Der abdominale Ultraschall in der Gynäkologie

verfasst von: Ao. Univ.-Prof. Dr. Christoph Brezinka

Erschienen in: Gynäkologie in der Praxis | Ausgabe 4/2020

Hinweise

Hinweis des Verlags

Der Verlag bleibt in Hinblick auf geografische Zuordnungen und Gebietsbezeichnungen in veröffentlichten Karten und Institutsadressen neutral.
Seit ihrer Verbreitung Mitte der 1980er-Jahre hat die Vaginalsonde eine derart dominante Rolle im gynäkologischen Ultraschall bekommen, dass die Fertigkeit, auch von abdominal Informationen über das weibliche Genital zu bekommen, in Vergessenheit zu geraten droht.
In der Kinder- und Jugendgynäkologie, aber auch bei jungen Frauen mit Migrationshintergrund und entsprechend hohem Stellenwert des intakten Hymens kann der Abdominalultraschall der einzige Weg sein, in kritischen Situationen Informationen über Uterus und Adnexe zu gewinnen. Aus diesem Grund empfiehlt es sich, keine Gelegenheit vorbeigehen zu lassen, um vor oder nach der Durchführung eines Vaginalschalls im Praxis- und Ambulanzalltag den Situs auch noch von abdominal zu schallen. Nur so hat man dann, wenn man auf den Abdominalschall angewiesen ist, das Wissen und die Sicherheit, um die Methode entsprechend ihrer diagnostischen Kapazität auszunützen.

Hierfür 10 Tipps

Anatomisch richtig einstellen

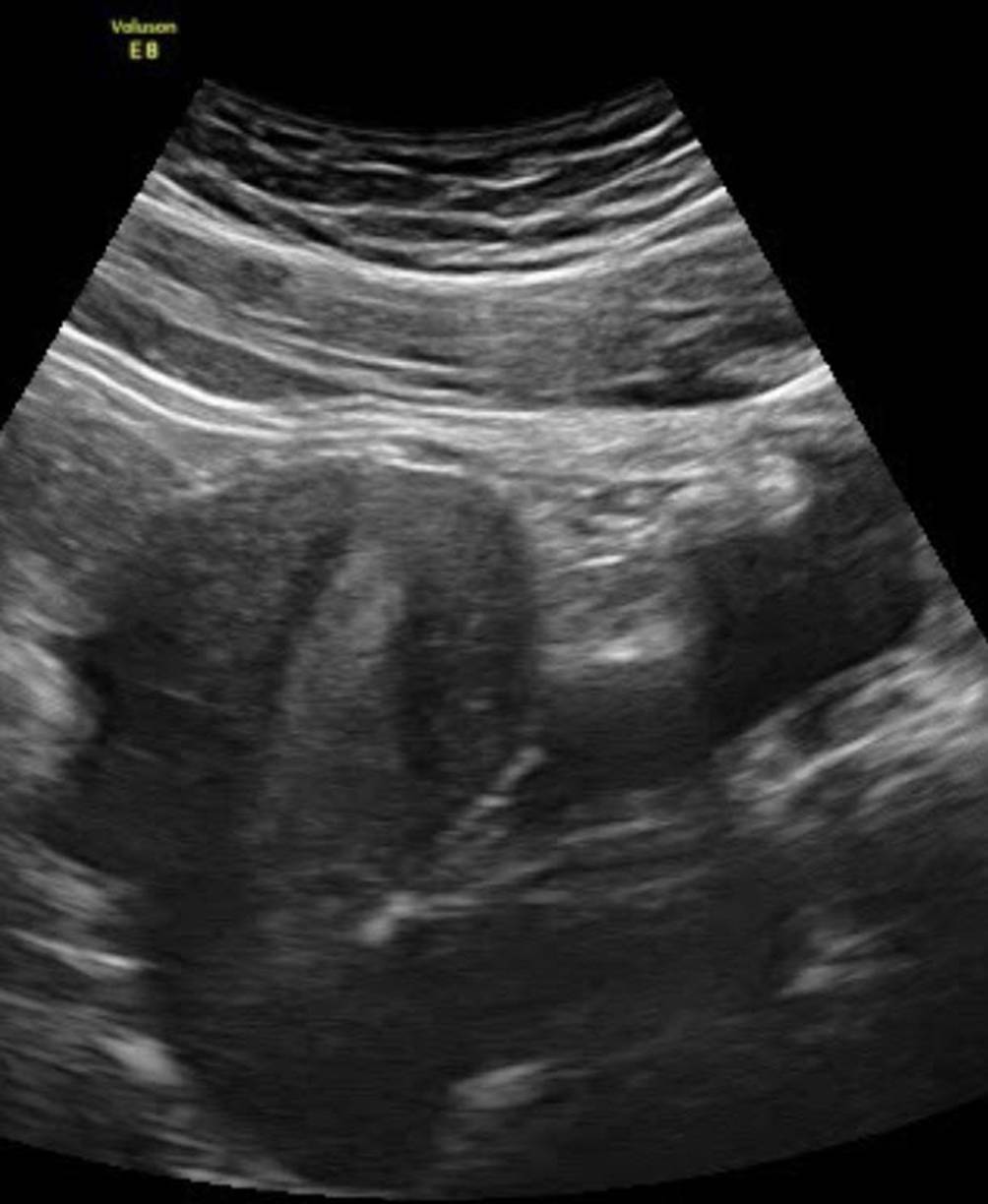

Wie beim Vaginalschall brauchen Sie ein Schema, in dem Sie schallen und dokumentieren. Beschriftungen im Bild für die Fotodokumentation, einschließlich der Seitenangabe bei Ovarien, sind dabei keine Schande. Der Uterus ist meist auch abdominal gut zu erkennen, ein stimuliertes Ovar mit Follikeln kann oft recht gut, ein postmenopausales Ovar kann gar nicht abgrenzbar sein (Abb. 1). Benennen Sie im Zweifel besser keine Darmschlinge als Ovar!

Kein Zwang zur vollen Harnblase!

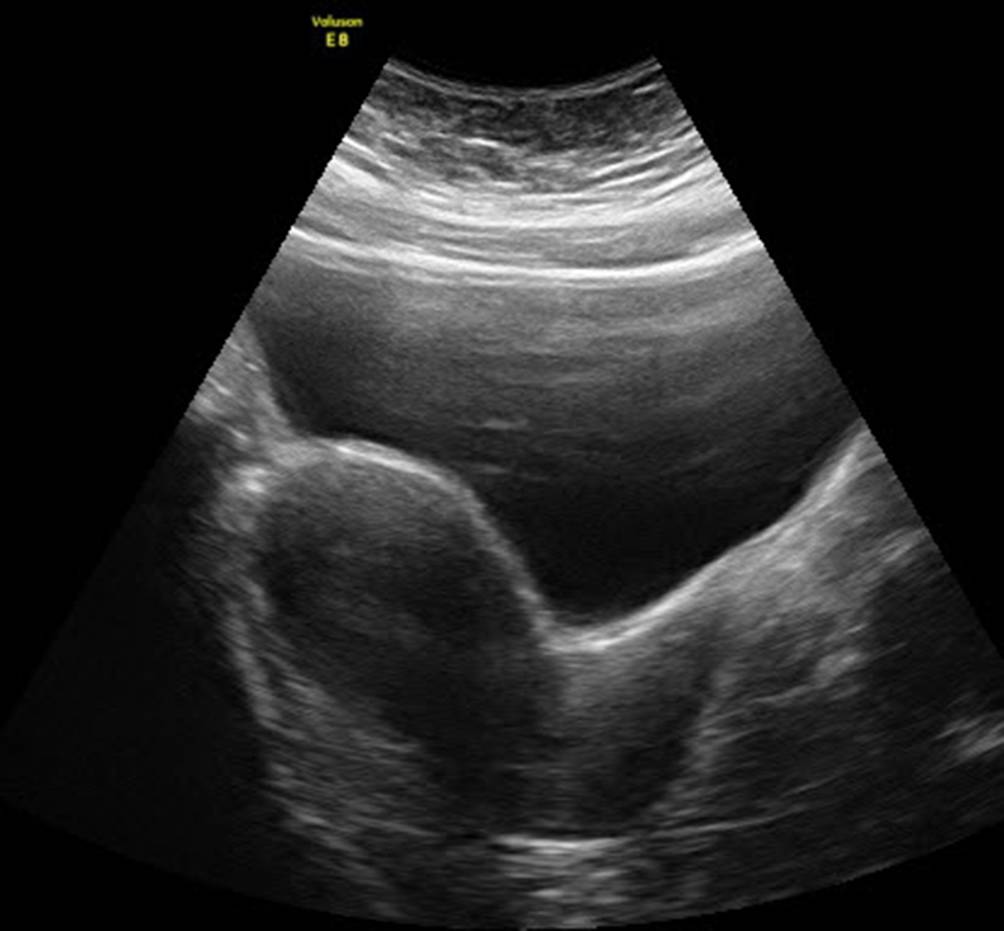

Eine sehr volle Harnblase der Patientin galt vor der Verbreitung des Vaginalschalls als das ideale „Fenster“ für den gynäkologischen Abdominalschall und damit als Verpflichtung für die Patientin. Dies hatte bei den Ultraschallgeräten im letzten Jahrhundert auch seine Richtigkeit, mittlerweile sind die Geräte so gut geworden, dass man nicht mehr penetrant darauf bestehen muss. Eine sehr volle Blase ist für die Patientin während der Untersuchung ausgesprochen unangenehm, sie schafft auch eine Distanz zwischen dem Schallkopf und dem Untersuchungsobjekt, dem Uterus und den Ovarien (Abb. 2). Außerdem kann die lange Flüssigkeitsstrecke zu Reverberationen, Verschattungen und Artefakten im Untersuchungsgebiet führen. Wenig sinnvoll ist es, die Patientin trinken zu lassen und eine Viertelstunde später erneut zu schallen: Die Flüssigkeit im Dünndarm führt dann zu einem noch ungenaueren Bild im kleinen Becken.

Spiralen sind unsere besten Freunde

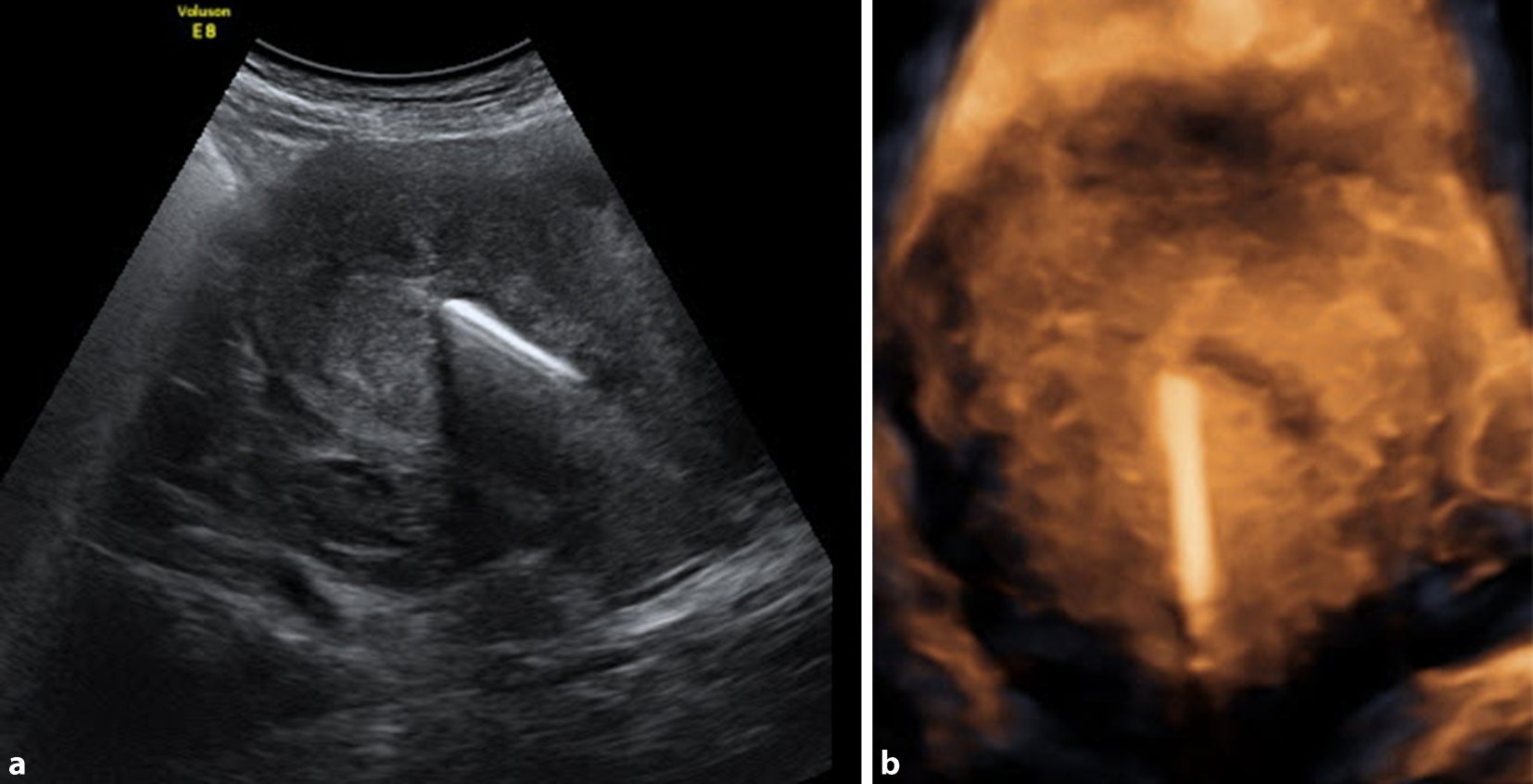

Wer im gynäkologischen Ultraschall (abdominal wie vaginal) noch unsicher ist, hat vor allem durch Kupfer-IUD eine große Hilfe bei der Orientierung [1]. Dies gilt auch für die Anwendung der 3‑D-Option von abdominal, wobei sich die Presets für das erste Schwangerschaftstrimenon bei den meisten Geräten als ideal erweisen (Abb. 3a, b).

Nicht jeder weiße Streifen ist ein Endometrium

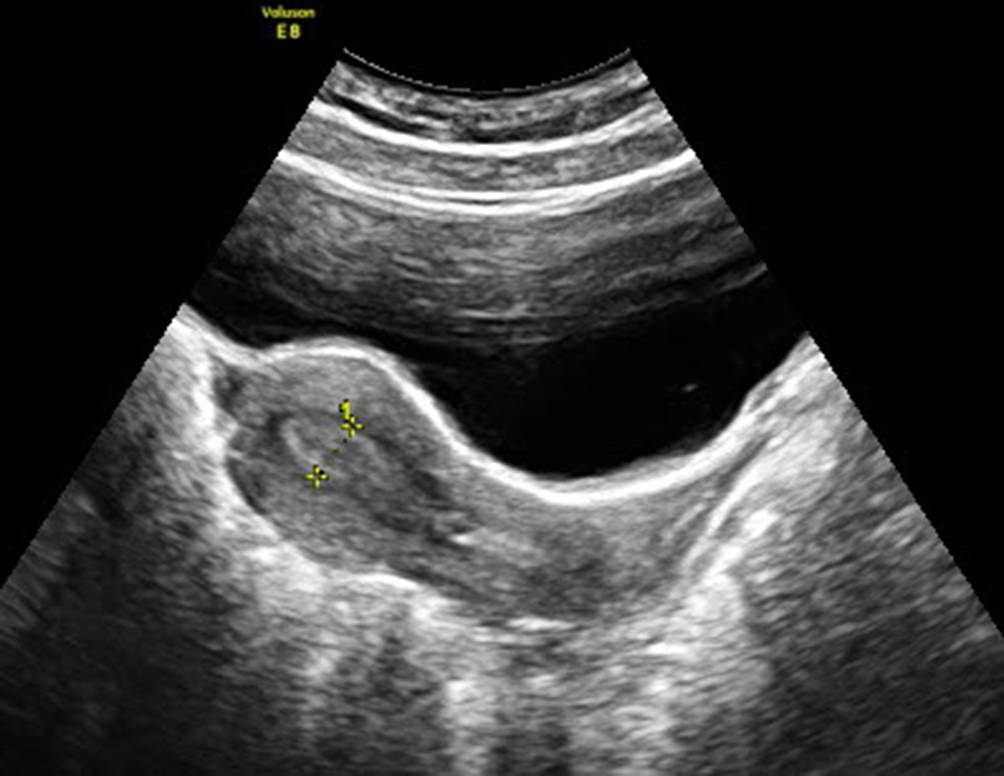

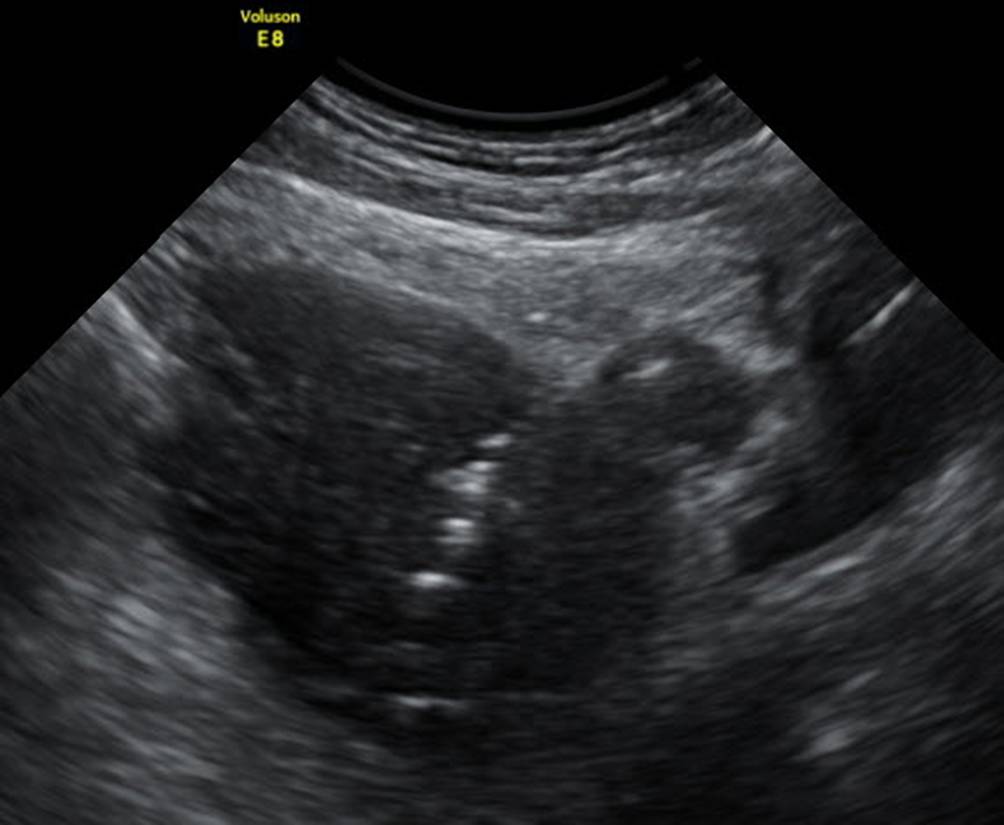

Aber meistens zum Glück doch: Es hilft bei der Längsorientierung des Uterus, vor allem bei jugendlichen Patientinnen mit prämenstruellen Schmerzen (Abb. 4). Die Demarkierung von Myomen und Adenomyoseherden kann im Abdominalschall stärker als weißer Streifen imponieren, als man dies von den differenzierteren Einstellungen des Vaginalschalls gewohnt ist. Auch Dermoidzysten können markante echodense Streifen haben, die nicht dazu führen dürfen, die Zyste als Uterus anzusprechen (Abb. 5).

3-D funktioniert auch im Abdominalschall

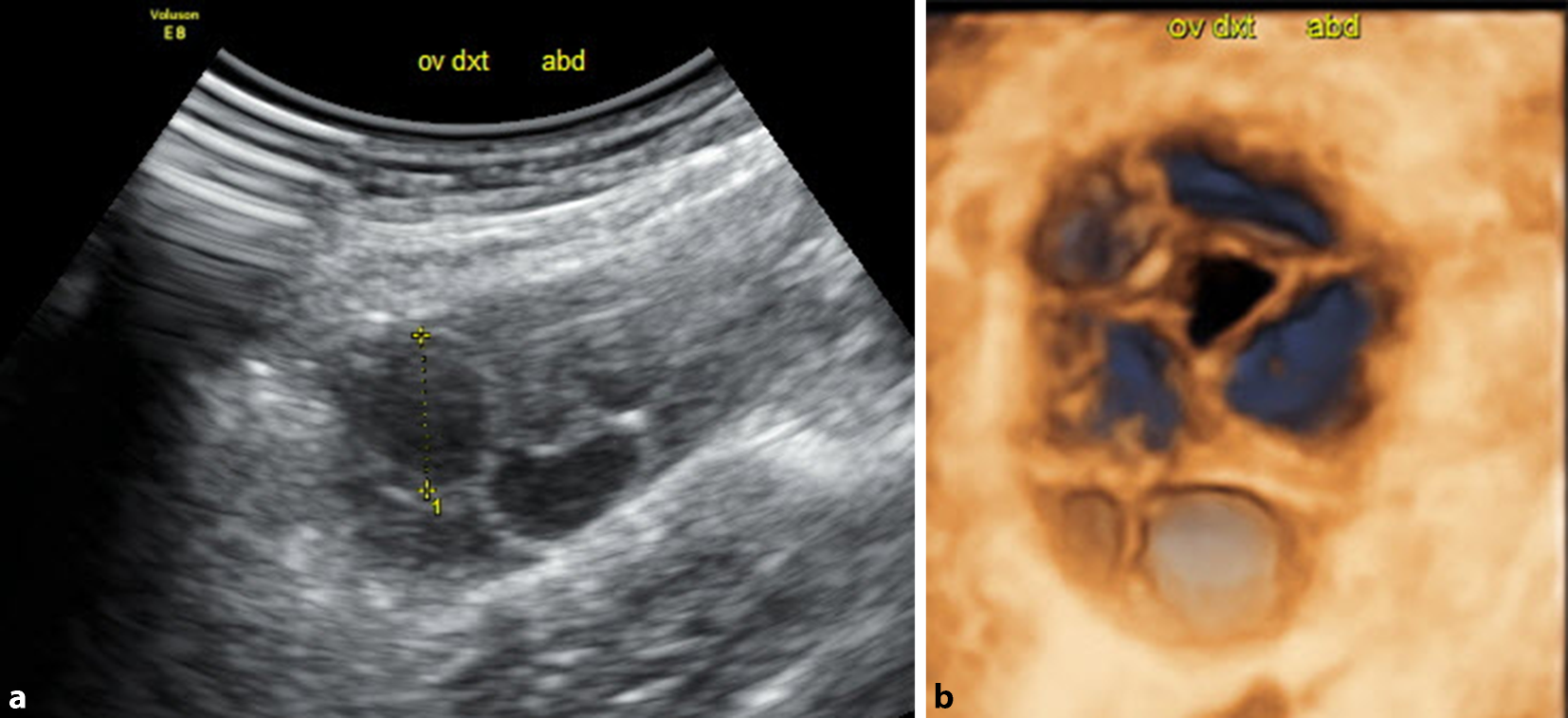

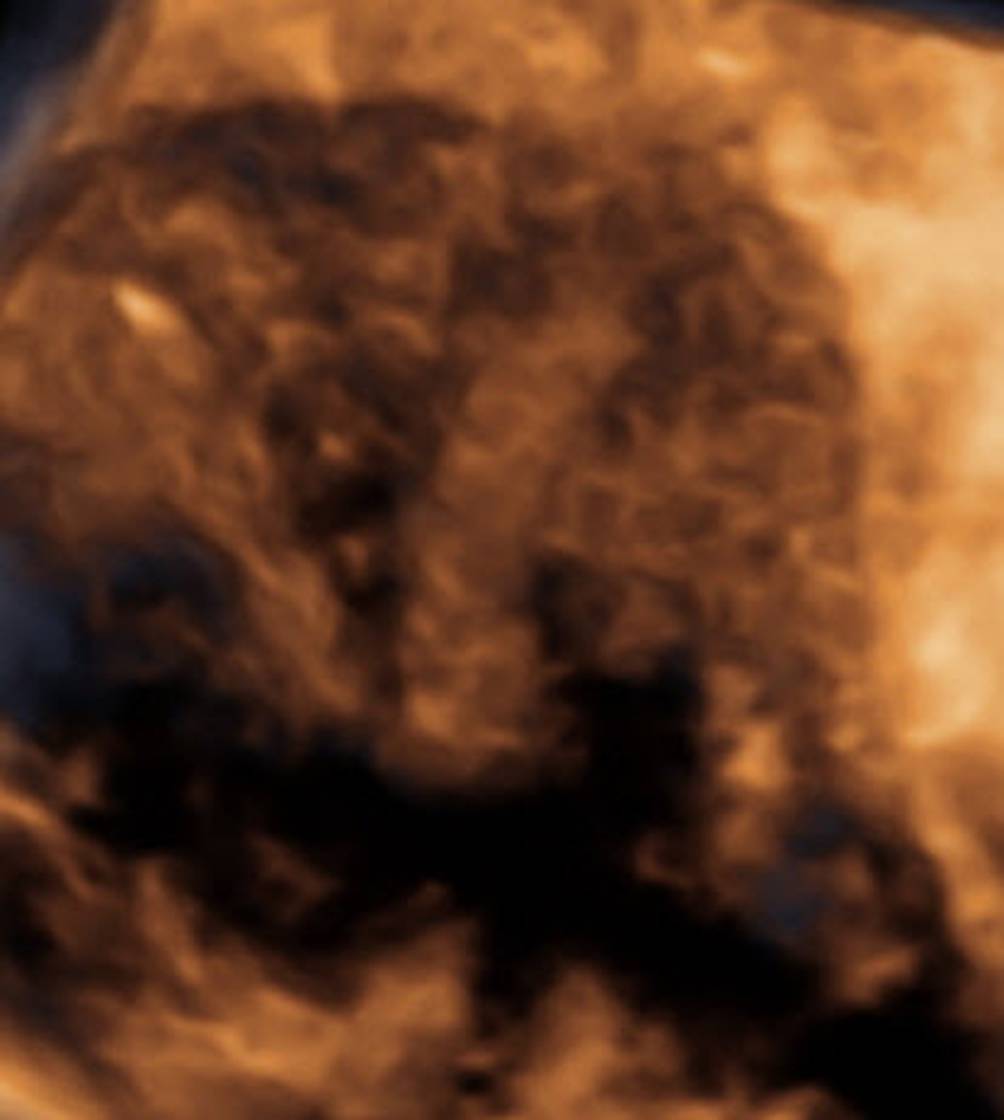

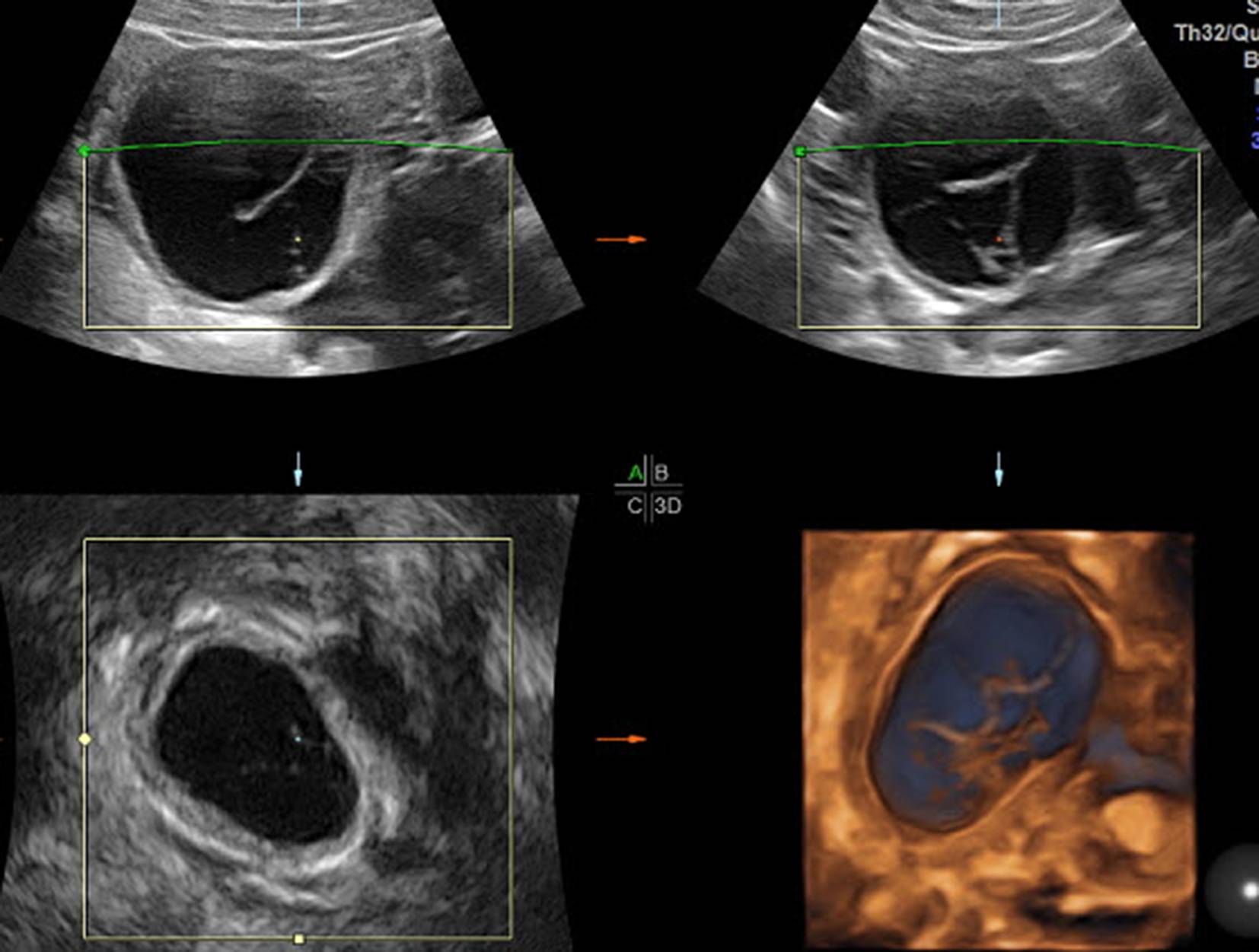

Lassen Sie das Potenzial Ihres Geräts nicht ungenutzt! Uterusfehlbildungen sind im B‑Mode nur mit großem Geschick, Erfahrung und Glück zu erkennen, während dies im 3‑D-Schall auch von abdominal meist rasch und einfach gelingt (Abb. 6). Auch bei der Differenzierung von Adnexzysten ist der 3‑D-Schall hilfreich (Abb. 7). In stimulierten Zyklen, wenn es um die Entscheidung geht, ob und wann die Ovulation medikamentös ausgelöst werden soll, ist zwar grundsätzlich der Vaginalschall zu bevorzugen, da er durch die kürzeren Abstände und meist höhere Auflösung wesentlich präziser ist. Kann aber nur der Abdominalschall zum Einsatz kommen, bringt die 3‑D-Funktion eine wertvolle Befunderweiterung und eine klinische Entscheidungshilfe (Abb. 8a, b).

Zysten messen und beschreiben – genauso wie im Vaginalschall

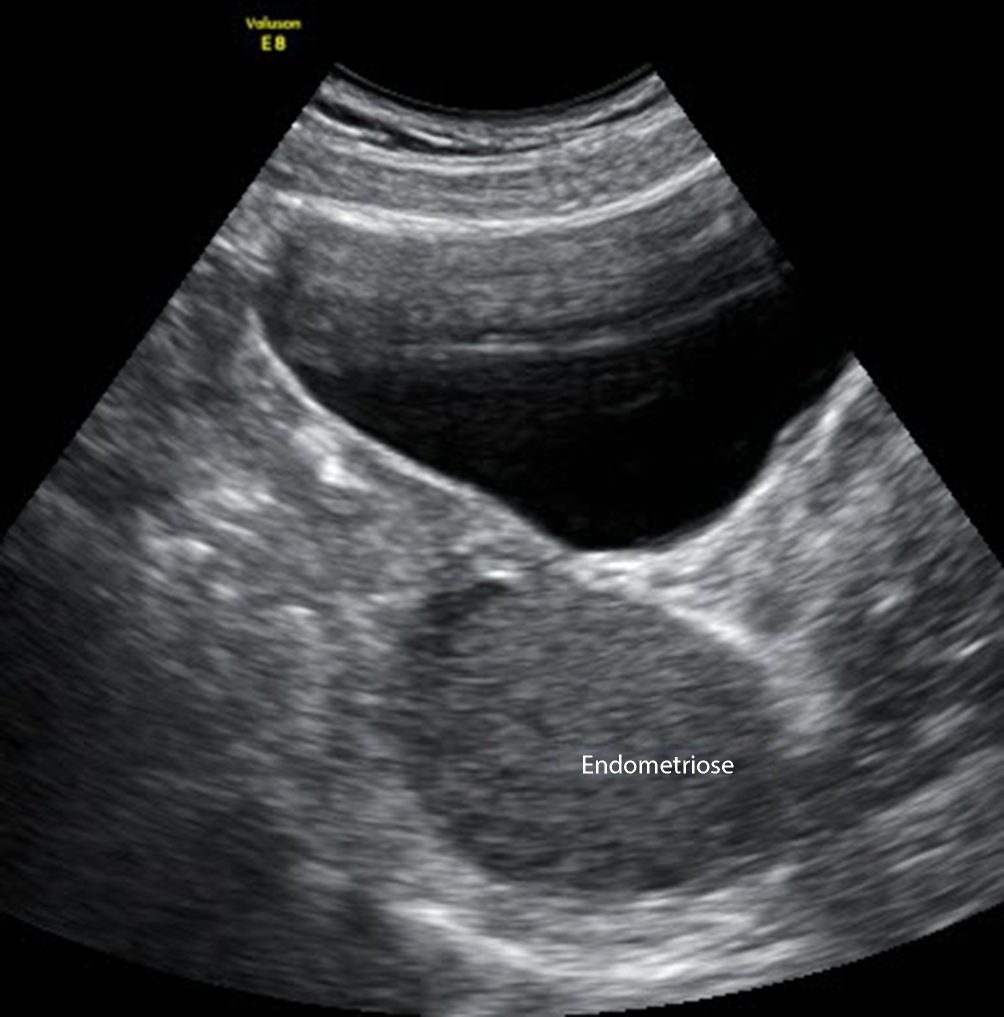

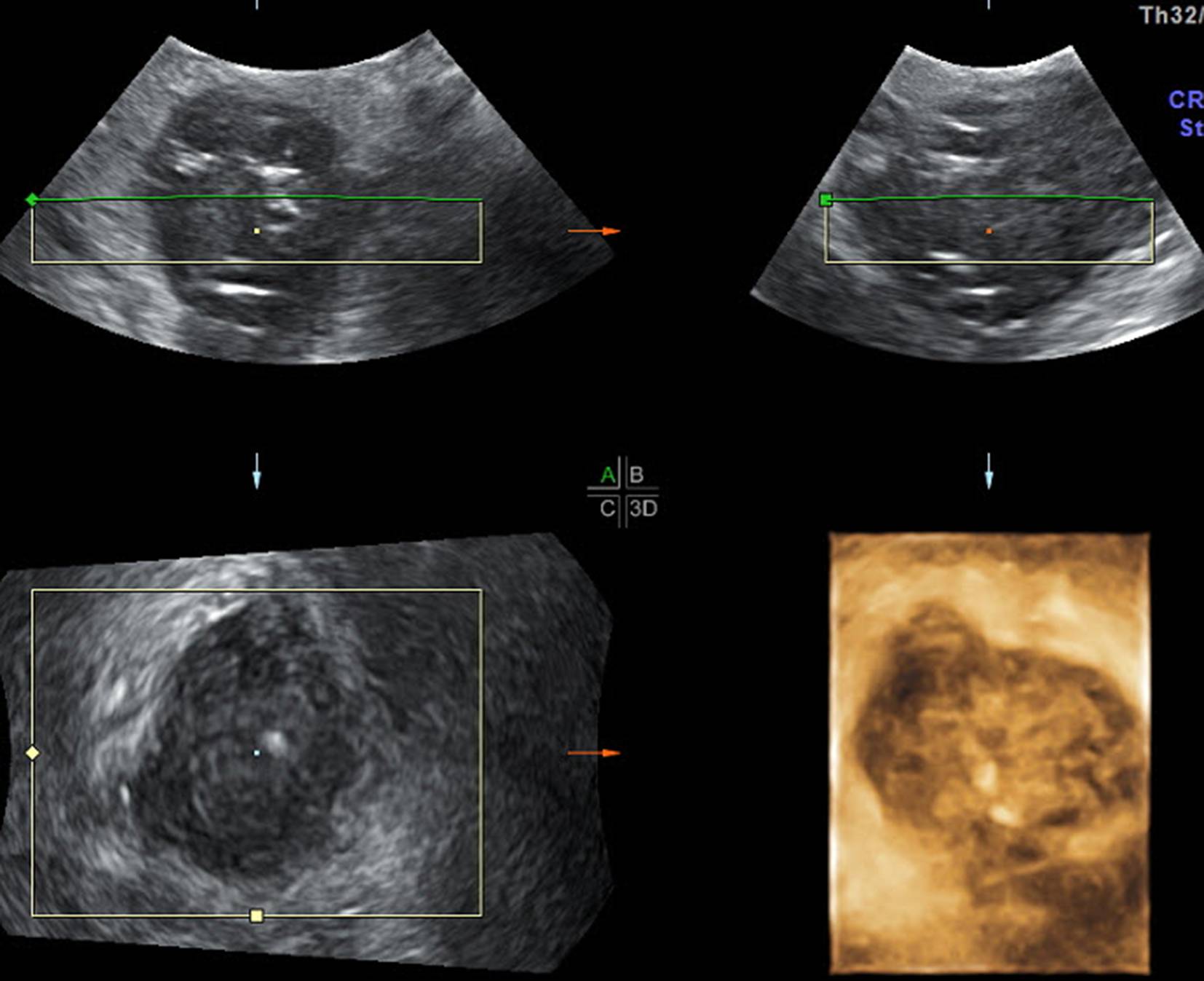

Adnexzysten gilt es zunächst möglichst in drei Ebenen auszumessen und ihren Inhalt zu beschreiben. Für eine einheitliche Befundsprache sollten die IOTA-Kriterien zur Anwendung kommen [2]. Wenn eine vaginale Ultraschalluntersuchung nicht möglich ist, so muss man versuchen, mithilfe des Abdominalschalls die Zyste so präzise wie möglich zu beschreiben. Endometriosezysten (Abb. 9), Dermoidzysten (Abb. 10) und alle weiteren zystischen Strukturen sehen im Abdominalschall nicht so viel anders aus als von vaginal. Meist sind sie weniger gut abgrenzbar, wie oben angeführt kann dabei der 3‑D-Schall eine große Hilfe sein (Abb. 11).

Nicht jedes erkennbare Ovar einer Jugendlichen ist gleich ein PCO!

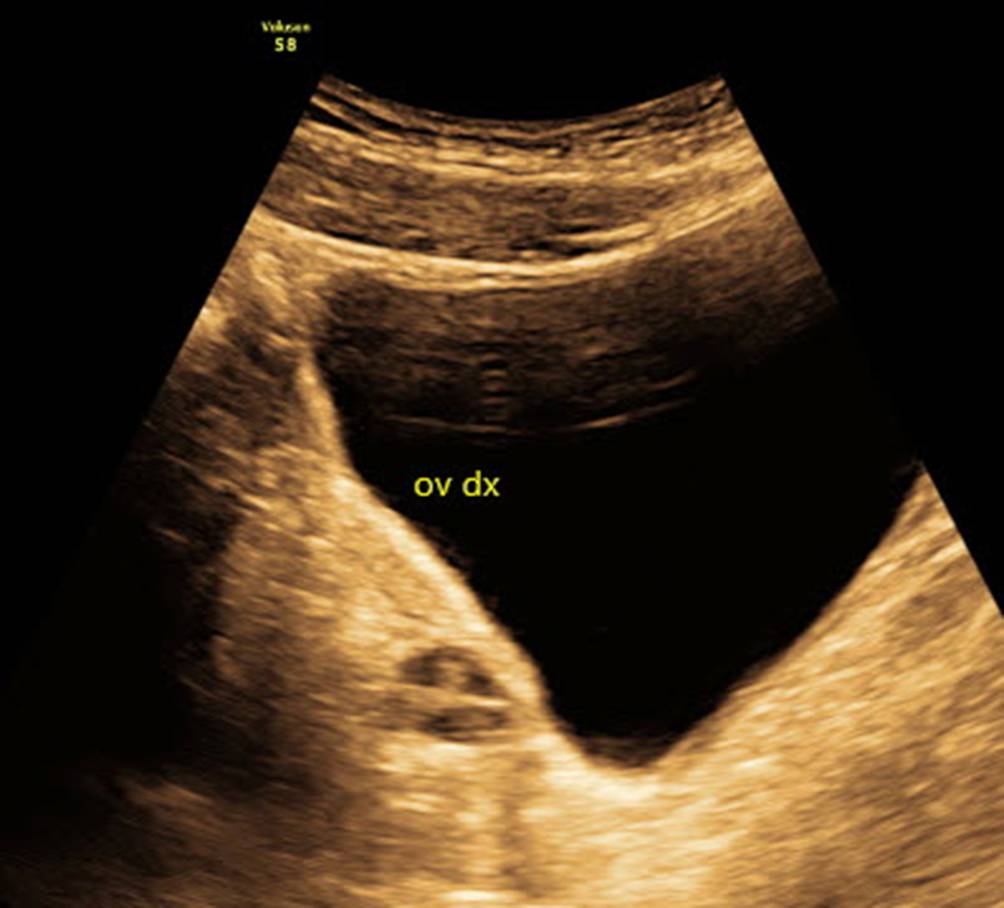

Mädchen nach Menarche haben im Ultraschall oft gut abgrenzbare Ovarien mit mehreren Follikeln (Abb. 12). Dieses Bild verleitet immer wieder – auf Basis der fast 20 Jahre alten Rotterdam-Kriterien – zu einer voreiligen Verwendung der Bezeichnung PCO und einer entsprechenden Befundmitteilung. Bereits ein kurzes Suchen in einer Internetsuchmaschine am Handy löst bei den betroffenen Mädchen und ihren Müttern Panik aus. PCO ist eine komplexe metabolische Störung, keine Ultraschallschnelldiagnose [3]!

Auch außerhalb des kleinen Beckens schallen

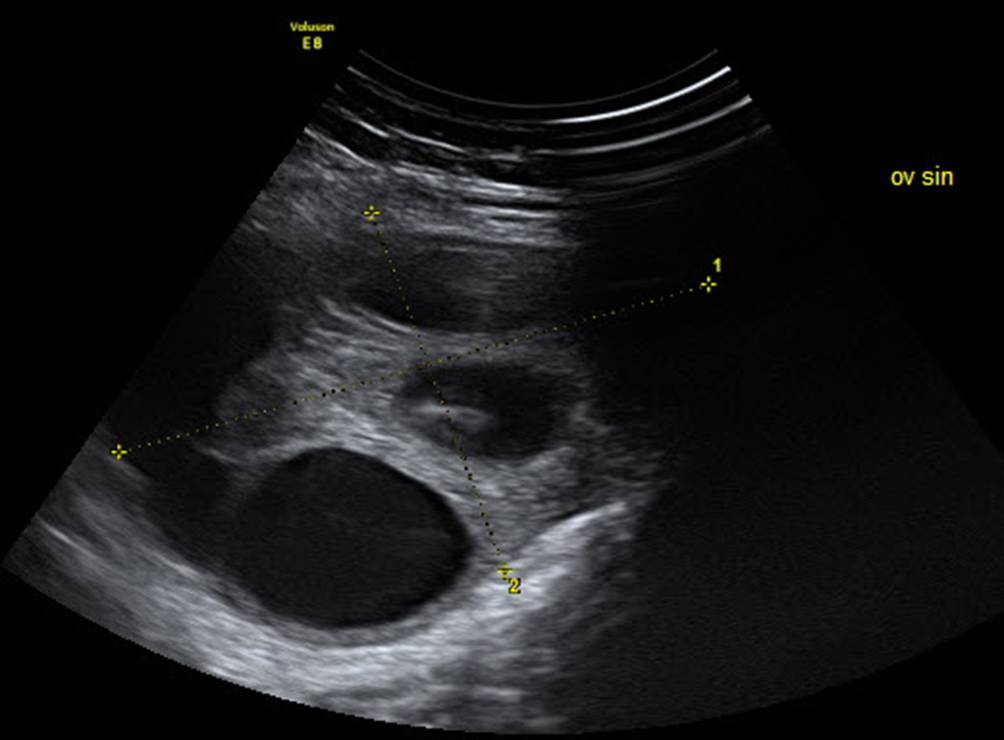

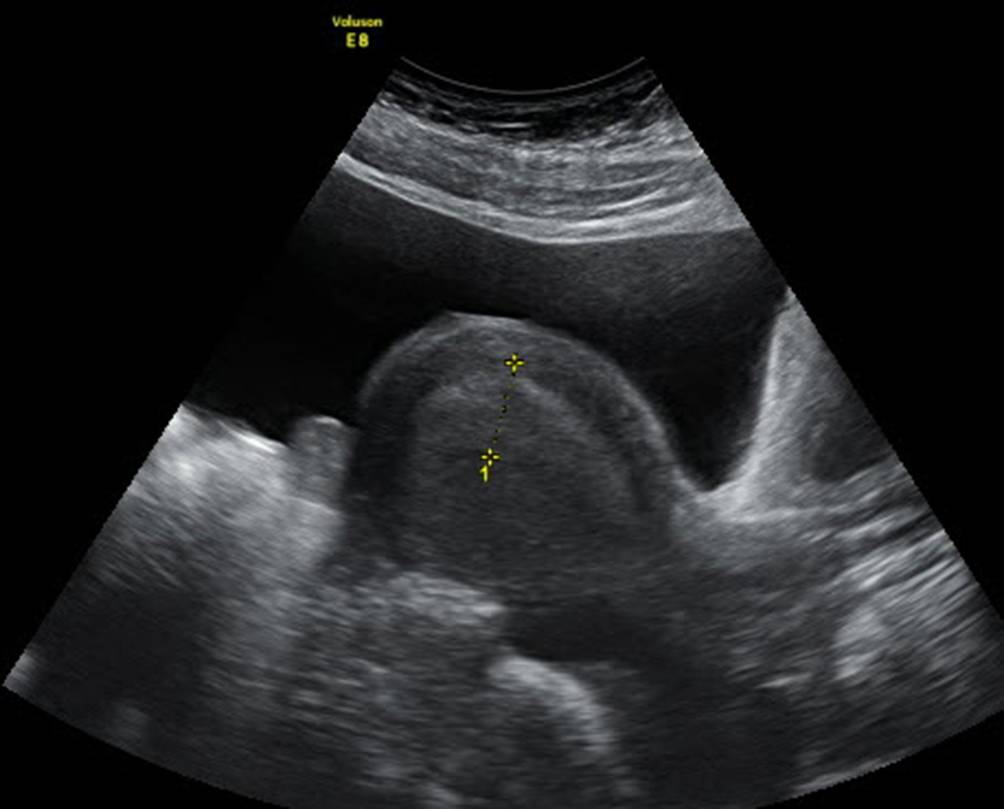

Das ovarielle Hyperstimulationssyndrom (OHSS) ist dank der heutigen Stimulationsprotokolle selten geworden, daher ist es sehr wahrscheinlich, dass es – wenn es doch einmal auftritt – ÄrztInnen einer Notaufnahme noch nie zuvor gesehen haben. Markant vergrößerte Ovarien und eine Flüssigkeitsansammlung in der Bauchhöhle sind ein wesentliches Charakteristikum des OHSS (Abb. 13). Der mit der Vaginalsonde einsehbare Bereich ermöglicht keine verlässliche Einschätzung des Volumens der freien Flüssigkeit. Daher muss fast zwangsläufig die Abdominalsonde verwendet werden. Wichtig ist eine standardisierte und gut dokumentierte Messung (Abb. 14). Den Schallkopf im rechten Oberbauch so einstellen, dass man den Unterrand der Leber sieht (Abb. 15): Eine Serie von Messungen an dieser Stelle gibt die verlässlichste Information, ob ein OHSS-Aszites über Tage zunimmt, konstant bleibt oder abnimmt [4]. Es besteht die Möglichkeit, die Menge der freien Flüssigkeit in den vier Quadranten des Abdomens zu addieren und – ähnlich dem Amniotic-fluid-Index im Schwangerenultraschall – aus den einzelnen Messstrecken einen Aszitesindex zu dokumentieren [5]. Nützlich ist es auch, sich von Kollegen, die z. B. als Gastroenterologen täglich im Oberbauch ultraschallen, einige Tipps geben zu lassen und deren Leitlinien zur Asziteskontrolle und Punktion zu beachten [6].

Abdominaler „Sicherheitsschall“

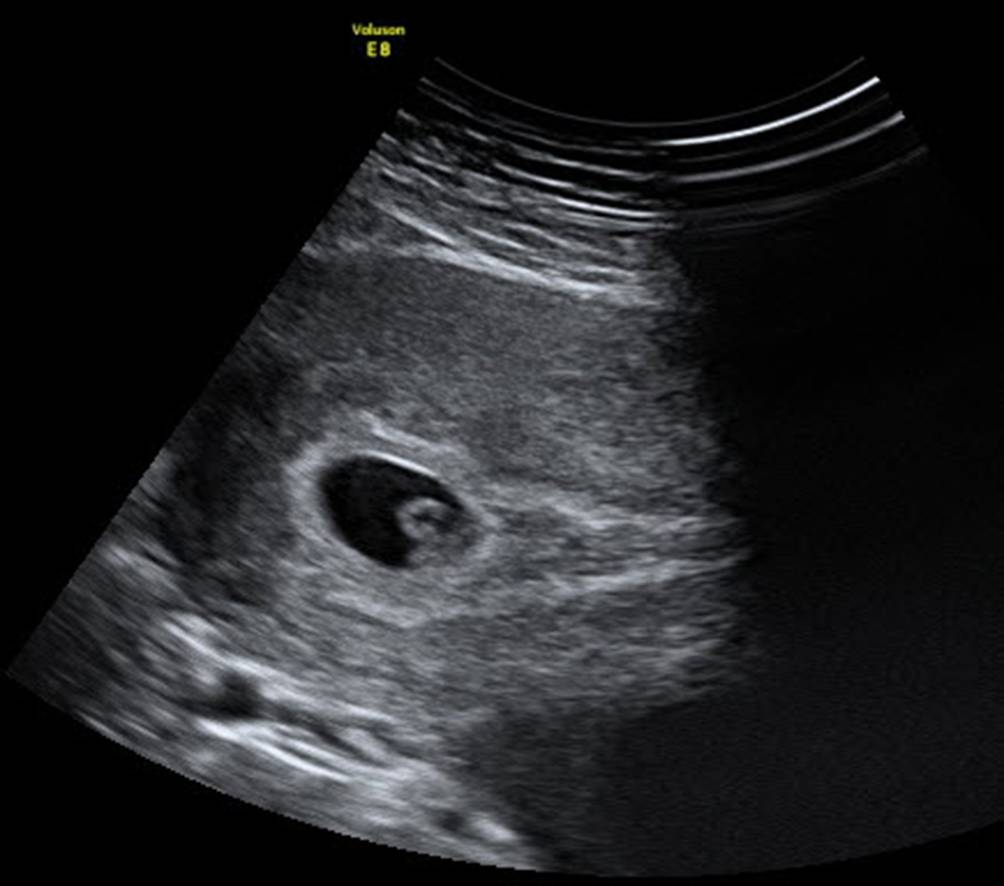

In der Frühschwangerschaft vor oder nach dem Vaginalschall: Sie sehen, wo der Fruchtsack im Uterus liegt, Sie bemerken rechtzeitig Zysten im Adnexbereich (Abb. 16). Auf die seltenen zervikalen und cornualen Schwangerschaften wird man auch eher mit der Abdominalsonde aufmerksam als von vaginal. Auch eine intakte intrauterine Schwangerschaft schließt eine extrauterine Schwangerschaft nicht aus: Heterotope Schwangerschaften sind selten, entdeckt werden sie eher, wenn im Anschluss an den Vaginalschall der Frühschwangerschaft noch einmal mit der Abdominalsonde „drübergeschaut“ wird.

Stellen Sie sich das passende Preset für abdominalen Gyn-Schall ein

Die Werkseinstellungen sind oft sehr grobkörnig. Manchmal geben Presets aus den Pregnancy-Modulen oder den Oberbauchmodulen der Internisten und Kinderärzte wesentlich bessere Bilder von Uterus und Ovarien. Setzen Sie sich in einer ruhigen Stunde mit der Bedienungsanleitung ans Gerät oder lassen Sie sich die Presets vom Servicetechniker erklären und einstellen!
Ultraschallen lernt man nur durch Ultraschallen! Das gilt für den Abdominalschall genauso wie für den Vaginalschall, für den Schwangerenschall genauso wie für den gynäkologischen Schall. Legen Sie sich Ihr privates Logbuch an Befunden an, zu denen Sie die Verläufe kennen!
